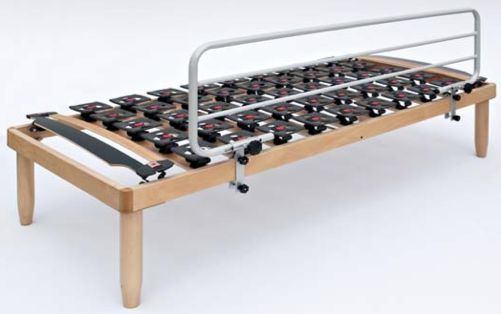

Sponda Universale OVERBED

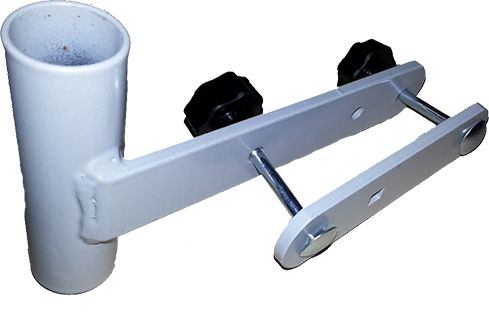

L’attacco a morsetto regolabile attraverso le viti, si può montare su telai che hanno un profilo di SPESSORE minimo 2 cm e massimo 3 cm e di ALTEZZA massima di 7 cm.

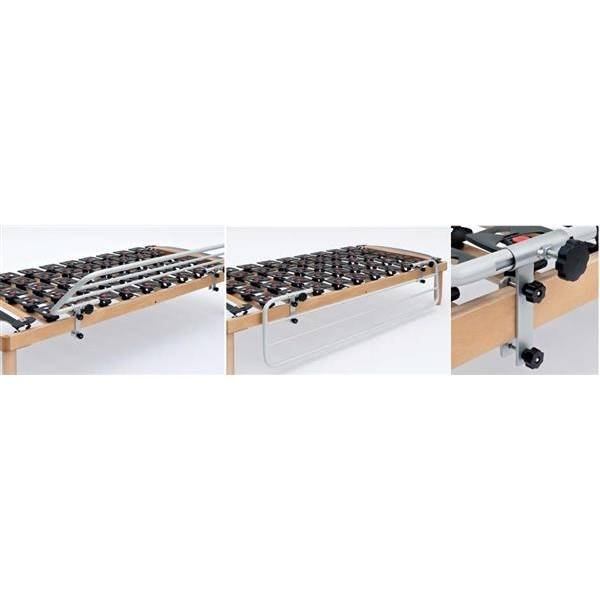

Il pomello posizionato all’interno dell’asola permette la regolazione verso la testa o verso i piedi del paziente.

Liberando completamente l’asola stessa, la sponda si ribalta di 180°, permettendo qualsiasi tipo di manovra sul letto o sul paziente.

E’ un prodotto

ISTRUZIONI DI MONTAGGIO  :

1 – Togliere la vite grossa posizionata alla base del morsetto
2 – Inserire la sponda sul letto
3 – Rimettere la vite grossa precedentemente tolta e stringerla assieme all’altra posizionata in alto sul morsetto fino a fermare completamente la sponda

Dimensioni della sola sponda ( senza morsetto): 165 x 40 cm

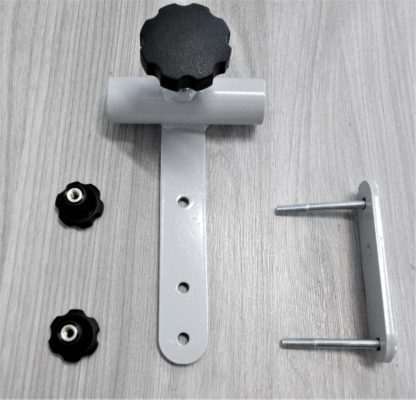

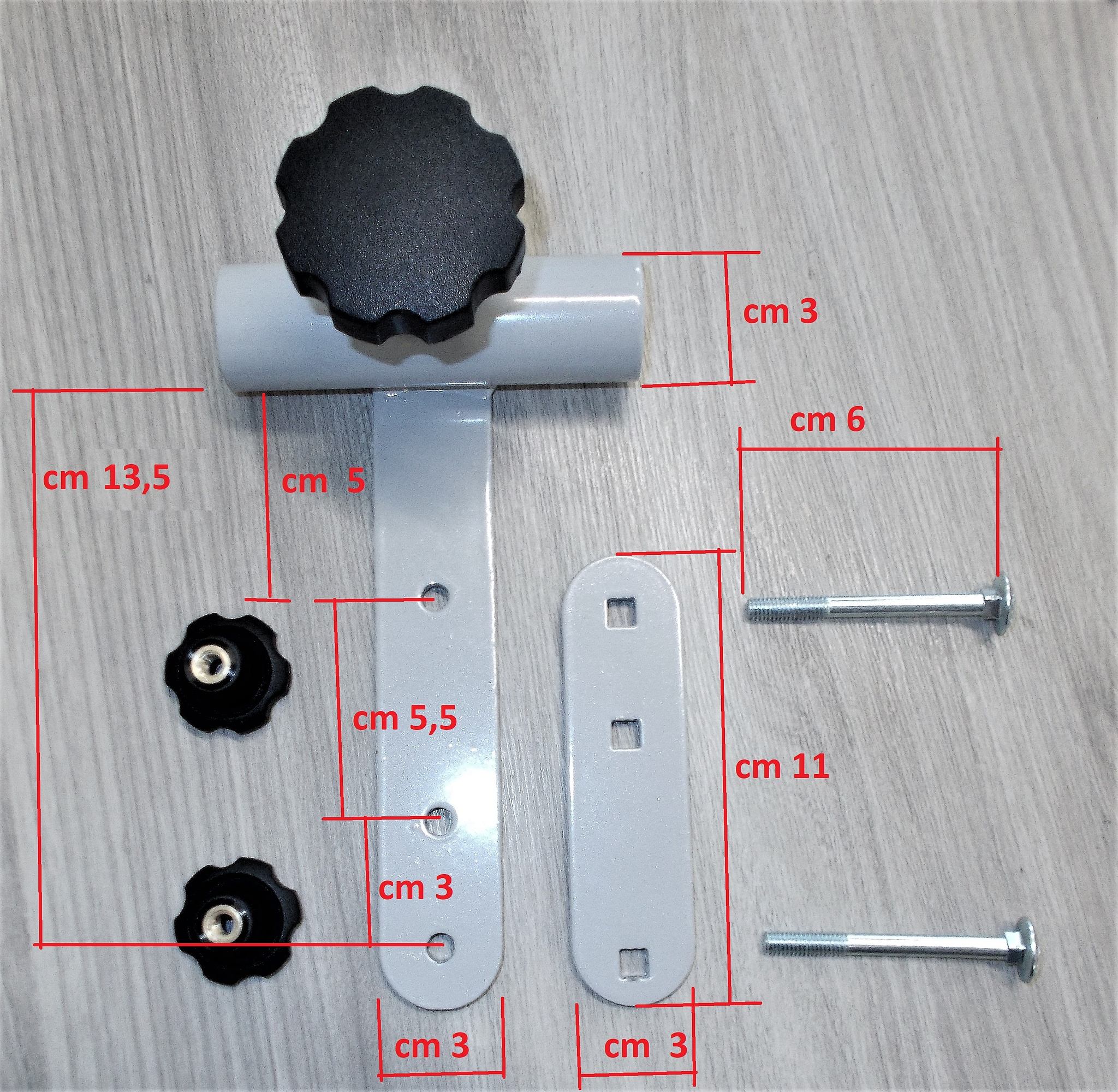

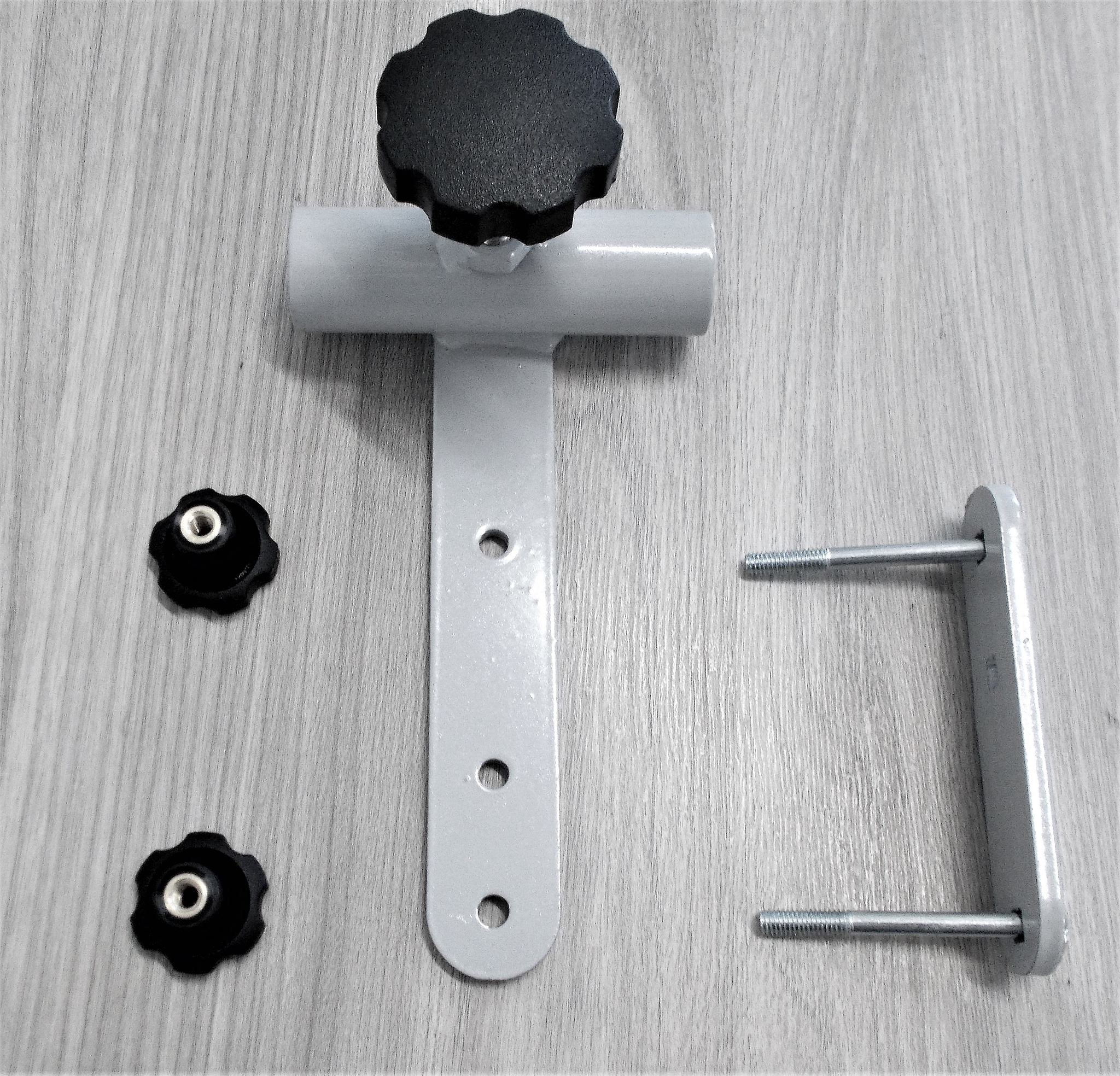

Fasi di montaggio e smontaggio dei morsetti :

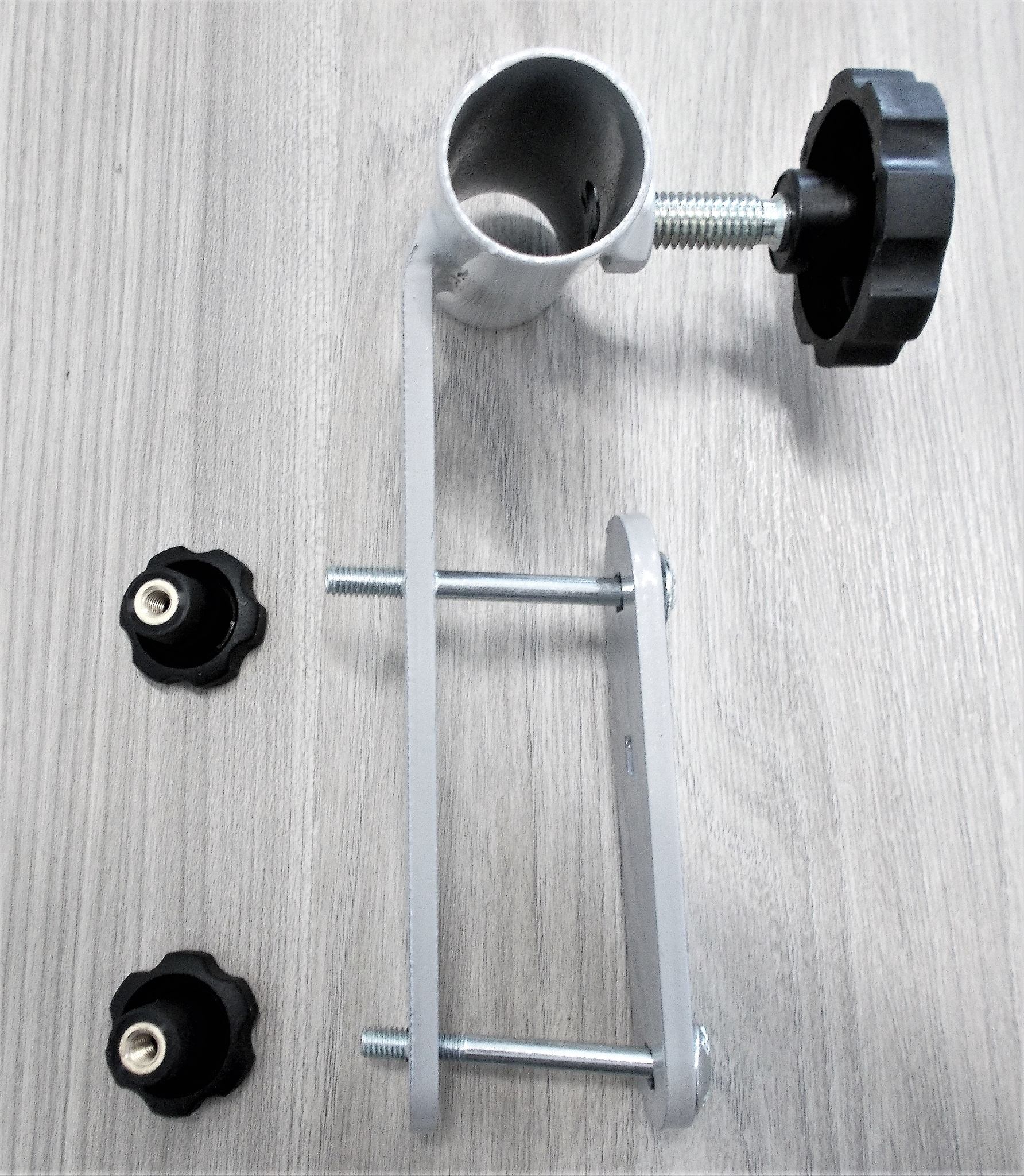

Fase 1  Infilare le viti nell’attacco    Fase 2 infilare attacco  e       Fase 3  montare pomelli sulle viti
all’altezza desiderata                       viti nel morsetto                              e stringere alla sponda letto

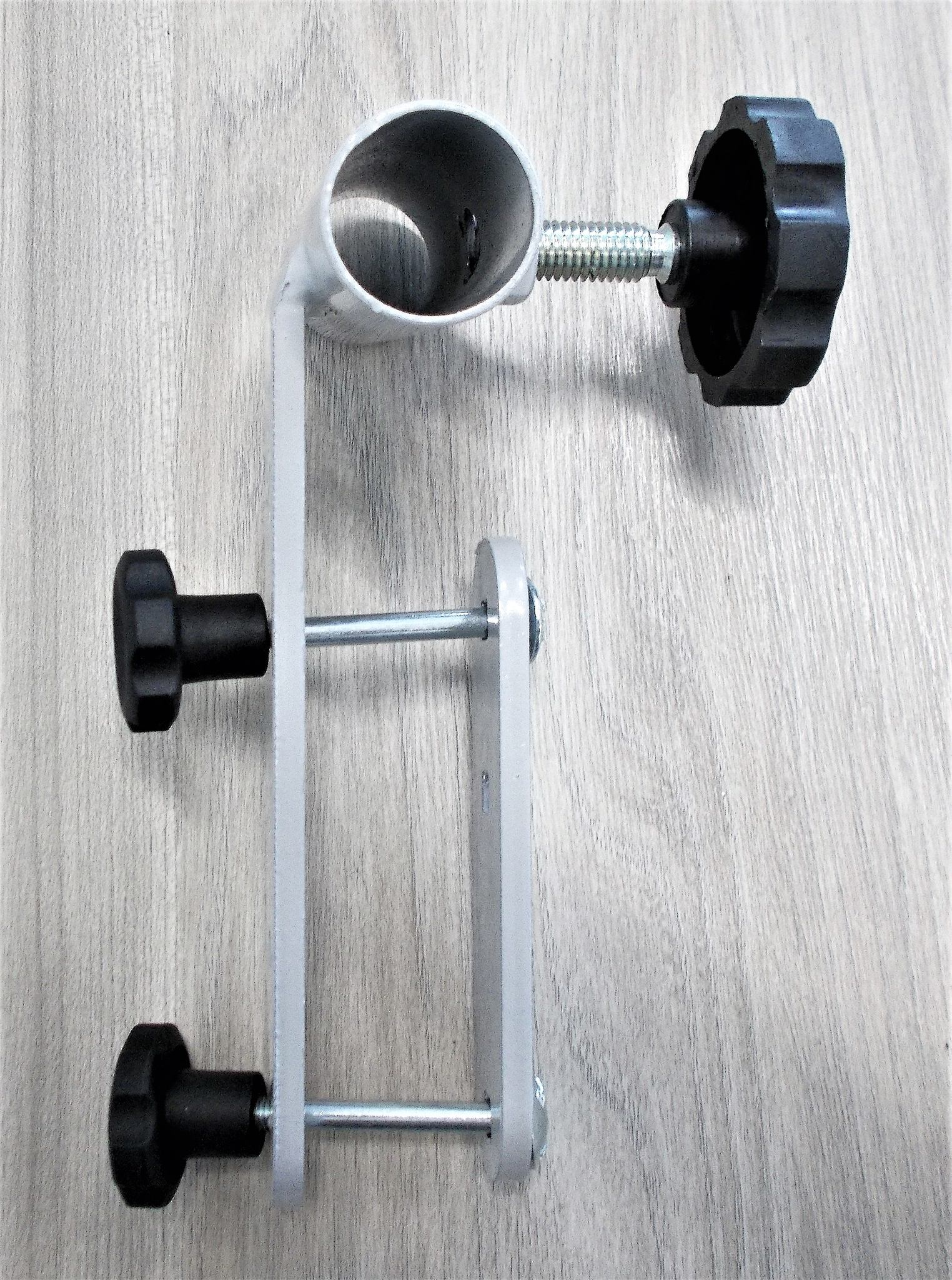

Fase 4          Montare tutto il morsetto sul tubo corto della sponda come da immagine
